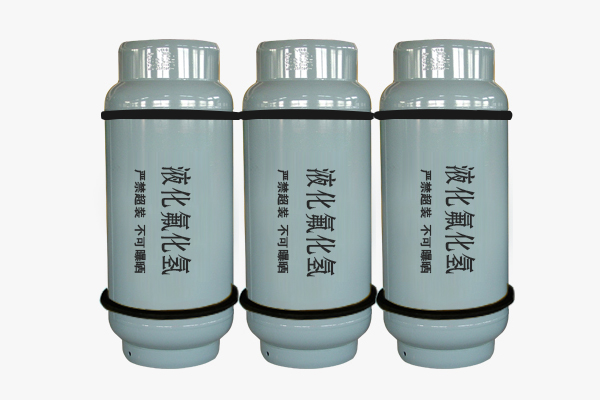

产品介绍
氟化氢钢瓶技术参数
介质名称 | 氟化氢钢瓶 | 氟化氢钢瓶 | 氟化氢钢瓶 |
公称容 L | 400 | 800 | 926 |
公称工作压力 MPa | 2 | 2 | 2 |
水压试验压力 MPa | 3 | 3 | 3 |
使用环境温度 ℃ | -40-60 | -40~60 | -40-60 |
瓶体设计壁厚mm | 3.8 | 5.1 | 5.1 |
瓶体名义壁厚 mm | 8 | 10 | 10 |
充装系数 kg/L | 0.83 | 0.83 | 0.83 |
最大充装量 kg | 330 | 660 | 760 |
设计使用年限Y | 12 | 12 | 12 |
瓶阀型号 | QF-10 | QF-10 | QF-10 |
瓶阀出口螺纹 | G3/4 | G 3/4 | G3/4 |
钢瓶长度 mm | 1800 | ~2000 | 2255 |
钢瓶重量 kg | 250 | 445 | 512 |
926L、800L、400L钢质焊接气瓶技术参数
钢瓶型号解释：HJWⅡ600-400-3.0-T（HJW表示卧式钢质焊接气瓶，Ⅱ表示两道环焊缝，600表示公称直径，400表示公称容积，3.0表示公称工作压力，T表示凸底结构型式）
钢瓶型号 | 公称容积 | 公称直径 | 钢瓶高度 | 名义壁厚 | 钢瓶重量 |
HJWⅡ800-926-3.0-T | 926 | 800 | 2255 | 10 | 512 |
HJWⅡ800-800-3.0-T | 800 | 800 | 2000 | 10 | 445 |
HJWⅡ600-400-3.0-T | 400 | 600 | 1780 | 8 | 258 |
